玻璃鋼噴淋管的結構與制作工藝

 玻璃鋼噴淋管的結構與制作工藝

一、玻璃鋼噴淋管的結構

玻璃鋼噴淋管是一種輕質、高強、耐腐蝕的非金屬管道。玻璃鋼噴淋管道從應用領域主要有以下幾類：石油管道、化工管道、電力管道、制藥管道、造紙漿液、城市給排水管道、工業污水管道、海水淡化管道、煤氣輸送管道、天然氣輸送管道等。 玻璃鋼夾砂管道纖維纏繞玻璃鋼夾砂管具有可靠性、安全性以及經濟性，主要用于埋地管和長輸管線，具有輕質高強、抗腐蝕、使用壽命長、運行和維修成本低等特點，可為建設工程節約大量資金。

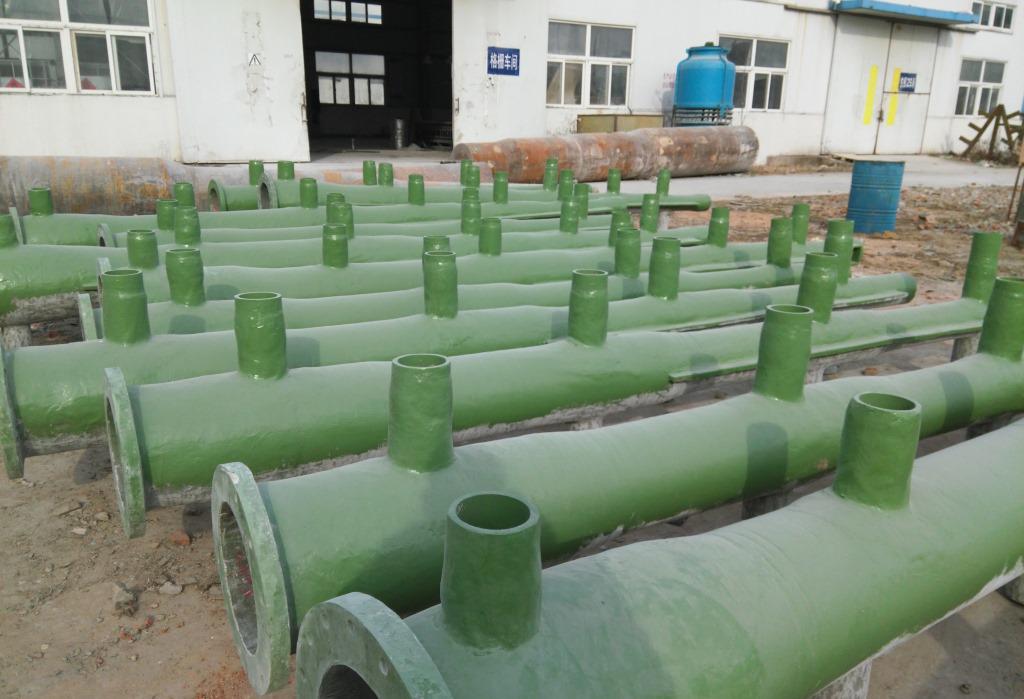

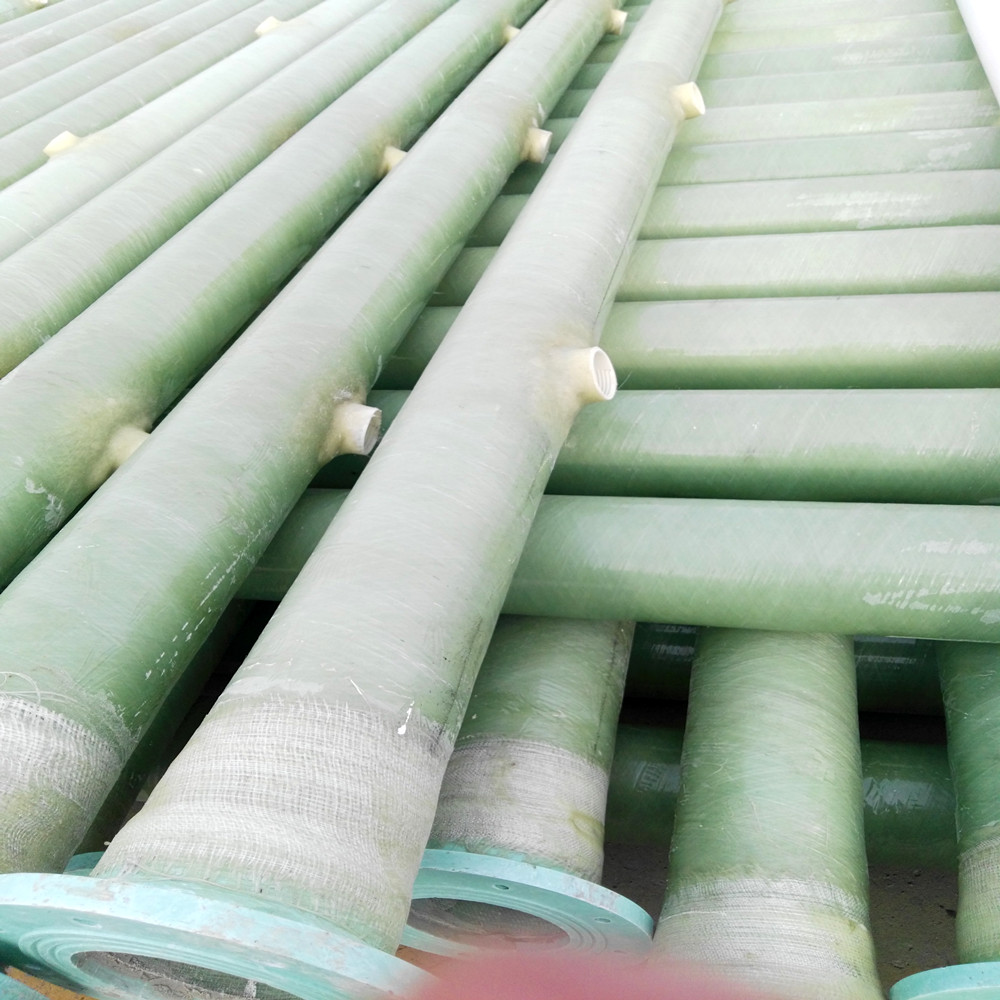

河北華盛節能設備有限公司玻璃鋼噴淋管成品圖：

       玻璃鋼噴淋管纏繞層結構由外及內分為三部分：

       1、玻璃鋼噴淋管耐磨損層 該部分屬于纏繞層的最外層結構，由玻璃纖維表面氈、樹脂、耐磨填料組成，主要作用為抗腐蝕及耐磨損。該層玻璃纖維表面氈：樹脂：耐磨填料：1：57：38(質量比)，厚度約0.5mm。

       2、玻璃鋼噴淋管抗腐蝕 該部分由富樹脂層及中間層構成，由玻璃纖維表面氈、樹脂組成，形成最高抗腐蝕性能，處于耐磨損層下面。富樹脂層樹脂含量大于90％，厚度約0．5mm；中間層樹脂含量70％～80％ ，厚度約2．0mm。

       3、玻璃鋼噴淋管增強 該部分直接在管道外壁纏繞，主要設計用來承受壓力和其他情況下的載荷，其厚度按載荷條件根據式(1)計算確定。該層樹脂含量30％～40％ ，由玻璃纖維和短切纖維氈、樹脂組成。

二、玻璃鋼噴淋管制作工藝

1、玻璃鋼噴淋管糊成型工藝是一種簡單成熟的成型工藝，其典型工藝過程是：在涂有脫模劑的模具上，將加有固化劑的樹脂混合料和玻璃纖維織物手工逐層鋪放，浸膠并排除氣泡，層合至確定厚度，然后固化形成制件。
手糊成型技術的優點是：無需專用設備，投資少；不受制品形狀和尺寸的限制，特別適于數量少、整體式及結構復雜的大型制品的制作；可以根據設計要求合理利用增強材料，能隨意局部增強，做到以最低成本實現設計要求，而且當設計不合理時能方便地進行修改；操作方便，容易掌握，便于推廣。

2、手糊工藝的缺點是：制品質量不易控制，人為因素大；制品的強度和尺寸精度較低；勞動條件差，生產效率低。

  玻璃鋼噴淋管道噴射成型工藝是手糊成型的改進，屬于半機械化成型工藝。它是將混有引發劑和促進劑的兩種聚酯樹脂分別從噴槍兩側噴出，同時將切斷的玻纖粗紗由噴槍中心噴出，使其與樹脂均勻混合，沉積到模具上;當沉積到一定厚度時，用輥輪壓實，使纖維浸透樹脂，排除氣泡，固化后成制品。
噴射成型的優點是：用玻纖粗紗代替織物，可降低材料成本；生產效率比手糊的高2～4倍；產品整體性好，無接縫，層間剪切強度高，樹脂含量高，耐腐蝕、耐滲漏性好；產品尺寸、形狀不受限制。

噴射成型的缺點是：樹脂含量高，制品強度低；產品只能做到單面光滑；污染環境，有害工人健康。
